系统集成方案简介
发布日期:2017-10-17 18:23:03    来源:未知    作者:www.lhzsoft.com    浏览量:2465243


系统集成方案简介
  • 系统集成业务包括服务器、数据库及系统软件、企业无线、网线安全、视频监控、门禁、综合布线等业务,为用户提供全面的解决方案,公司有一大批精通各方面技术、熟悉业务、具有丰富经验的优秀工程技术人员。 业务开始于2013年,目前与IBM、HP、Dell等世界主要服务器厂商都开展了密切合作,是IBM公司的银牌合作伙伴,HP公司的行业合作伙伴,在系统软件方面我公司与Oracle公司有长期的合作关系,是Oracle在应用软件方面的合作伙伴,为用户提供及时的、专业的技术支持服务;领航者公司一直致力于为企业客户提供优秀的、专业化的IT解决方案,与网络安全厂商Symantec、Juniper、NetScreen等都有合作关系。

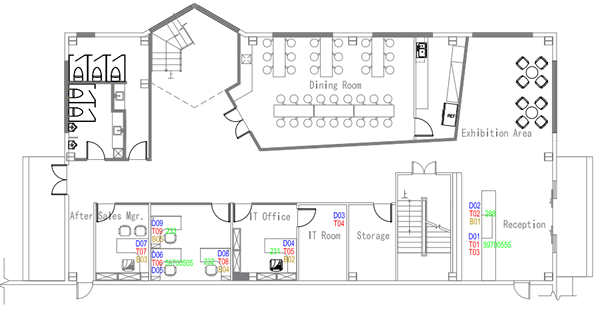

业务一览 综合布线业务
  • 综合布线又叫做结构化布线,是建筑物或建筑群内的传输网络,它既能使语音和数据通信设备、交换设备和其它信息管理系统彼此相连接,包括建筑物到外部网络或电话局线路上的连接点与工作区的语音或数据终端之间的所有电缆及相关联的布线部件。综合布线的可靠程度,很大程度上决定了建筑物内各种信息传输系统的运行稳定程度。 领航者作为一家专业的综合布线解决方案提供商,在综合布线方案的设计和施工上有十分丰富的经验,服务网络遍布全上海,并长期为多个行业中的大型企业提供服务。小树以高水准的技术团队和优秀的服务质量为您提供放心的服务。 工程布线图一:

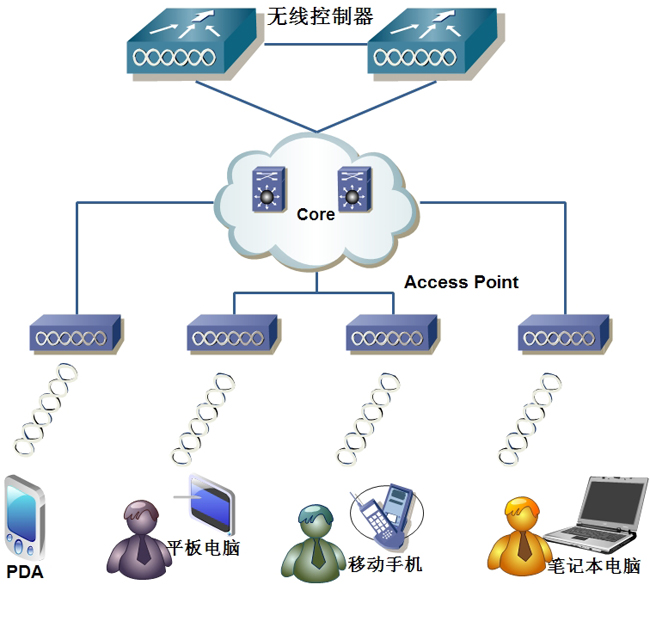

企业无线局域网、移动办公解决方案
  • 如果不适合安装电缆或者需要灵活的移动接入解决方案时,WLAN技术可以经济有效地增强网络的灵活性。在中型市场LAN中,有线和无线技术各有各的位置,它们可以一起提供LAN到LAN功能。 借助这些技术,企业只需追加少量资金就能更新网络,使之借助强大、灵活的基础设施满足当今的需求。无论是现在还是未来,它们都可以利用网络投资使操作更加顺利,快速向员工提供信息,以及为客户提供增强服务等。 即使在综合有线和无线环境中,有线LAN也是高速中型市场LAN的主要连接方式。与无线技术相比,有线LAN能够在短距离和长距离内提供更高的传输速率。但是,必须采取一些行动才能为有线LAN实现最高性能。例如,网络基础设施必须借助能提供足够带宽和智能的配置进行优化,这样才能满足不断提高的流量要求。另外,您的有线LAN还应该提供: 强大的服务质量(QoS)--QoS能够增强带宽管理,以便网络上优先级高的流量能得到优先处理。除此以外,其它QoS特性、加权循环排序和严格优先级排序。交换机允许管理员指定每个端口的优先级。智能客户机设备,能够进一步保证,高优先级流量能够得到优先对待。 持续网络可用性--使任何关键业务LAN都能获得高可用性。网络设计应该包括冗余组件和连接,以消除或减少停机和性能降级。当主上行链路中断时,双千兆位上行链路可以提供冗余上行链路。借助增强生成树协议(STP)合并功能(包括PortFast、UplinkFast和各VLAN生成树(PVST)),LAN交换机能够实现冗余连接,而且不会产生可能延长响应时间的广播风暴。 方便的综合Web管理-解决方案以端到端的方式操作,能够降低管理复杂性。借助智能网络服务,用户可以增强对其网络的控制,因为这些服务不但能提供IP路由、高级QoS和安全性等先进特性,还允许用户利用一个强大工具管理整个LAN。 安全性--在通用基础设施中,必须限制和保护数据和应用访问。可堆叠交换机支持端口安全性、访问认证功能以及端口间的安全和隔离。

网络解决方案
  • 1、网络系统
    信息时代,科技迅猛发展,知识更新越来越快,随着技术的进步和经济的发展,人类社会总是在不断地发生着巨大的变化。我们正迈向一个崭新的信息时代。为了适应形势的发展和工作业务的需要,我国的各行各业都在积极地筹建或扩建各类信息网络系统,这标志着我国的信息化社会建设步入了一个新的时期和起点。这也是社会的发展对各行各业提出的新的要求和挑战。企业为适应新的业务发展需要,结合办公楼图纸,旨在实现办公楼信息管理系统现代化;网络化;综合性和多功能。
    企业信息化,是指将信息网络技术、计算机、Internet以及电子商务运用到企业的市场调研、产品研发、技术改造、质量控制、供应链、资金周转、成品物流等全过程,从而实现企业现代化。企业信息化的目的是为了提高企业运作效率、降低成本、进一步提升企业竞争力。企业信息化包括三个层次:网络平台、数据平台和企业应用系统。企业应用系统如ERP(企业资源计划)、CRM(客户关系管理)、SCM(供应链管理)等,无不是构建在网络平台之上,所以企业信息化,首先是网络平台建设。网络平台应该能同时满足企业对实现语音、视频、电子商务等多种业务的需求。
    当前许多企业的信息化建设时间较早,随着企业规模的扩大以及应用系统的增多,原有的网络越来越不能满足需求,主要暴露的问题有以下几点:
    1、企业信息化发展不均衡,信息化水平良莠不齐。大小企业之间的差异、不同行业企业间的差异、不同地区企业之间的差异都比较大。
    2、企业信息孤岛造成企业内部流程不畅。企业面临各部门独立运行或是因为存在着若干的信息孤岛,而无法做到信息的集成、统一调度和使用,上层应用系统不能有效运行。
    3、数据缺乏整合,无法提高企业竞争力。
    4、现代多媒体技术使用有限,办公管理效率低下。
    5、企业信息化安全管理手段匮乏,造成信息化事故频发。其中包括技术局限带来的计算机病毒的防治、软件中的漏洞发现及维护和重要数据的保密等,以及管理缺失带来的企业信息泄密等。
    6、要应对这些挑战,企业信息化建设的重点就是针对各企业自身的实际情况,分析清楚企业网络的建设重点和需求,对症下药,按需建设。
    1.1 企业建网需求
    企业信息化建设对网络需求可以归纳为:建设“高性能、高安全、高可靠、全业务、易管理、可扩展”的整合型企业网平台。为适应企业信息化的发展,满足日益增长的通信需求和网络的稳定运行,今天的企业网络建设比传统企业网络建设有更高的要求,主要表现在如下几个方面。
    带宽性能需求
    现代企业网络应具有更高的带宽,更强大的性能,以满足用户日益增长的通信需求。随着计算机技术的高速发展,基于网络的各种应用日益增多,今天的企业网络已经发展成为一个多业务承载平台。不仅要继续承载企业的办公自动化,Web浏览等简单的数据业务,还要承载涉及企业生产运营的各种业务应用系统数据,以及带宽和时延都要求很高的IP电话、视频会议等多媒体业务。因此,数据流量将大大增加,尤其是对核心网络的数据交换能力提出了前所未有的要求。另外,随着千兆位端口成本的持续下降,千兆位到桌面的应用会在不久的将来成为企业网的主流。
    稳定可靠需求
    现代企业的网络应具有更全面的可靠性设计,以实现网络通信的实时畅通,保障企业生产运营的正常进行。随着企业各种业务应用逐渐转移到计算机网络上来,网络通信的无中断运行已经成为保证企业正常生产运营的关键。现代大型企业网络在可靠性设计方面主要应从以下3个方面考虑。
    1、设备的可靠性设计:不仅要考察网络设备是否实现了关键部件的冗余备份,还要从网络设备整体设计架构、处理引擎种类等多方面去考察。
    2、业务的可靠性设计:网络设备在故障倒换过程中,是否对业务的正常运行有影响。
    3、链路的可靠性设计:以太网的链路安全来自于多路径选择,所以在企业网络建设时,要考虑网络设备是否能够提供有效的链路自愈手段,以及快速重路由协议的支持。
    网络安全需求
    现代企业网络应提供更完善的网络安全解决方案,以阻击病毒和黑客的攻击,减少企业的经济损失。传统企业网络的安全措施主要是通过部署防火墙、IDS、杀毒软件,以及配合交换机或路由器的ACL来实现对病毒和黑客攻击的防御,但实践证明这些被动的防御措施并不能有效地解决企业网络的安全问题。在企业网络已经成为公司生产运营的重要组成部分的今天,现代企业网络必须要有一整套从用户接入控制,病毒报文识别到主动抑制的一系列安全控制手段,这样才能有效地保证企业网络的稳定运行。
    应用服务需求
    现代企业网络应具备更智能的网络管理解决方案,以适应网络规模日益扩大,维护工作更加复杂的需要。当前的网络已经发展成为“以应用为中心”的信息基础平台,网络管理能力的要求已经上升到了业务层次,传统的网络设备的智能已经不能有效支持网络管理需求的发展。比如,网络调试期间最消耗人力与物力的线缆故障定位工作,网络运行期间对不同用户灵活的服务策略部署、访问权限控制、以及网络日志审计和病毒控制能力等方面的管理工作,由于受网络设备功能本身的限制,都还属于费时、费力的任务。所以现代的大型企业网络迫切需要网络设备具备支撑“以应用为中心”的智能网络运营维护的能力,并能够有一套智能化的管理软件,将网络管理人员从繁重的工作中解脱出来。

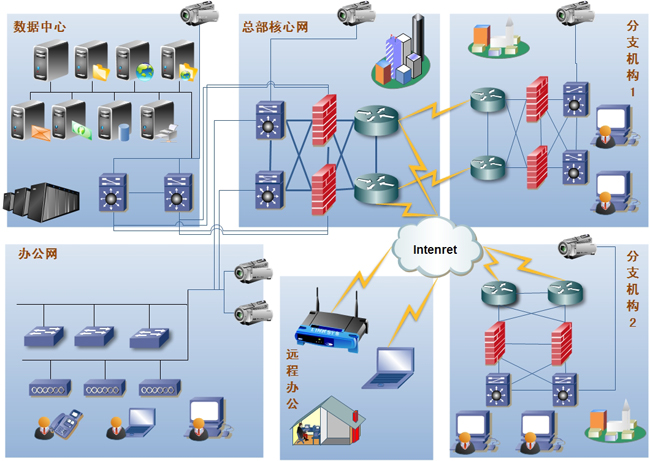

    2、网络设计
    解决方案采用企业网络系统设计分区,具有模块化管理,伸缩性强;关键模块冗余,整网设计健壮;无线覆盖企业,提高办公效率;防火墙安全规划,保证企业互联网稳定可靠连接;统一的网络管理系统,降低企业系统管理复杂度等优势。

    企业整合办公解决方案包括企业园区网解决方案,企业无线局域网&移动办公解决方案,企业数据中心解决方案、广域网骨干解决方案、企业远程办公解决方案、协同办公系统等。

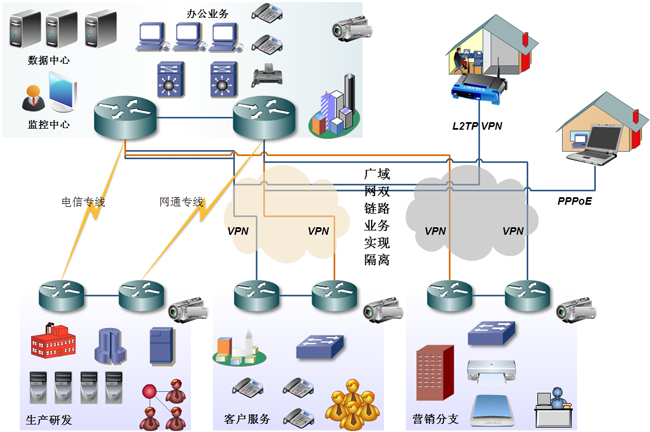

    针对企业远程办工的需要,可提供VPN解决方案,通过VPN网关设备实现企业分支机构互联网IPSec VPN连接,提供高性价比远程接入服务,同时提供移动用户通过IPSec /SSL VPN连接,提供便捷的远程接入服务。 除数据产品外,还有语音、视讯等设备,能提供端到端的语音、数据、视讯三网合一解决方案。在总部或大型分支机构可以放置单独的网关,而中小型机构可以利用路由器内置的网关或VG IP语音系统,完成模拟电话、IP电话、软终端和IP可视电话的融合,极大提高企业办公效率,降低办公成本;通过NBX可以提供企业呼叫中心服务,提供高质量的视频会议系统,降低了企业各种商务会议成本。

虚拟化解决方案务
  • 1、数据中心虚拟化
    1.1 数据中心概述
          在数据大集中的趋势下,数据中心的服务器规模越来越庞大。随着服务器规模的成倍增加,硬件成本也水涨船高,同时管理众多的服务器的维护成本也随着增加。为了降低数据中心的硬件成本和管理难度,对大量的服务器进行整合成了必然的趋势。通过整合,可以将多种业务集成在同一台服务器上,直接减少服务器的数量,有效的降低服务器硬件成本和管理难度。
          服务器整合带来了巨大的经济效益,同时也带来了一个难题:多种业务集成在一台服务器上,安全如何保证?而且不同的业务对服务器资源也有不同的需求,如何保证各个业务资源的正常运作?为了解决这些问题,虚拟化应运而生了。虚拟化指用多个物理实体创建一个逻辑实体,或者用一个物理实体创建多个逻辑实体。实体可以是计算、存储、网络或应用资源。虚拟化的实质就是“隔离”,将不同的业务隔离开来,彼此不能互访,从而保证业务的安全需求;将不同的业务的资源隔离开来,从而保证业务对于服务器资源的要求。
          数据中心运行的应用越来越多,但很多应用都相互独立,而且在使用率低下、相关隔绝的不同环境中运行。每个应用都追求性能的不断提高,数据中心拥有多种操作系统、计算平台和存储系统。因此,IT 机构必须提高运行效率,优化数据中心资源的利用率,才能将节省出来的资金用于开展新的盈利型IT 项目。另外,数据中心需要建立永续的基础设施,才能保护各种应用和服务免受各种安全攻击和干扰的危害,才能建立既可以持续改进计算机、存储和应用技术,又能支持不断变化的业务流程的灵活型基础设施。利用整合和虚拟化技术帮助数据中心将计算和存储资源从多个分立式系统转变成可以通过智能网络汇聚、分层、调配和访问的标准化组件,从而为自动化等新兴IT 战略奠定基础。
          数据中心资源的整合和虚拟化正在不断发展,这需要高度可扩展的永续安全数据中心网络基础。网络不但能让用户安全访问各种数据中心服务,还能根据需要实现共享数据中心组件的部署、互联和汇聚,包括各种应用、服务器、设备和存储。适当规划的数据中心网络不仅能保护应用和数据完整性,提高应用可用性和性能,还能增强对不断变化的市场状况、业务重要程度和技术先进性的反应能力。
    1.2 网络虚拟化
          虚拟化技术可以适用于企业网络核心或是边缘的交换机。如果把一个企业网络分隔成多个不同的子网络―它们使用不同的规则和控制,用户就可以充分利用交换机的虚拟化路由功能,而不是购买及插入新的机架或者设备来实现这种分隔机制。
          虚拟化网络概念并不是什么新概念,因为多年来,虚拟局域网(VLAN)技术作为经实践证明切实可靠的一种方法,历来用于在一个以太网交换上或者跨多个交换机来构建安全、独立的局域网网段。而核心机架交换机里面的虚拟化路由功能是可以在第三层分隔企业网络、对内外网络流量提供更多安全和控制的一种类似工具。通过VRF进行隔离在多协议标记交换(MPLS)运营商网络,虚拟路由和转发(VRF)被用于把客户流量分割成独立路由转发的几段流量,这步操作有时在同一个设备上进行。
    1.3 计算虚拟化
    1.3.1计算虚拟化的分类
          计算虚拟化目前主要有3种不同的类型:
      1、虚拟主机:大拆小的思想,将一个独立的硬件服务器虚拟成多个逻辑服务器;
               主要应用场合:提高服务器资源的利用率。
          2、虚拟对称多处理(SMP):将多个物理机器组成一个易于管理的高性能服务器。
               主要应用场合:充分利用一些便宜的性能低的机器,组合成高性能的计算工具。
          3、物理计算虚拟化:实现服务器的无状态化,服务器只被看成一个CPU+内存的资源,服务器与OS、IO设备、存储设备无关。可以实现任意组合。
               应用场合:实现在异构环境下,计算资源的快速变更与快速部署。

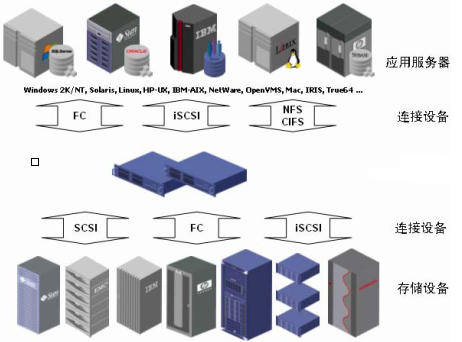

    1.4 存储虚拟化

          虚拟存储技术将底层存储设备进行抽象化统一管理,向服务器层屏蔽存储设备硬件的特殊性,而只保留其统一的逻辑特性,从而实现了存储系统集中、统一而又方便的管理。对比一个计算机系统来说,整个存储系统中的虚拟存储部分就像计算机系统中的操作系统,对下层管理着各种特殊而具体的设备,而对上层则提供相对统一的运行环境和资源使用方式。
          典型的存储虚拟化包括如下一些情况:屏蔽系统的复杂性,增加或集成新的功能,仿真、整合或分解现有的服务功能等。虚拟化是作用在一个或者多个实体上的,而这些实体则是用来提供存储资源或服务的。

    1.5 数据中心虚拟化方案

          通过数据中心虚拟化技术,可以帮助用户:
          1、降低运行成本;
          2、扩展性强,新应用的快速部署;
          3、提供业务的连续性保障;
          4、提供对资源的安全可靠的访问;
          5、数据大集中,将多个数据中心资源集中到少量数据中心;
          6、提供集中管理、规划和控制;
          7、改变每种应用资源孤岛模式,建立虚拟资源池,按需逻辑的分配给应用;
          8、简化管理,提供灵活性,优化资源利用率,降低维护成本;
          9、支持部署统一的部署策略。

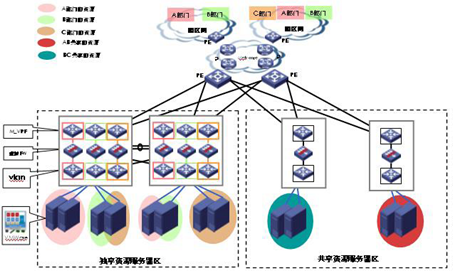

          数据中心虚拟化架构如图:

     数据中心网络资源虚拟化:通过数据中心内网络设备的多实例等技术实现。
          数据中心计算资源虚拟化:通过 VMWare 服务器虚拟机技术实现。
          数据中心存储资源虚拟化:通过存储交换机的VSAN 技术实现。

    2、网络虚拟化

          通过在客户机的接入侧、接入端到数据中心的整个数据路径及其数据中心内部均实现虚拟化。实现:数据大集中环境下的,不同业务的、端到端的数据中心应用及其访问的隔离,达到具有完整意义上的业务虚拟化。
          在虚拟化中,各区域的作用:
          用户接入隔离:利用接口安全等方案保证接入用户的合法性,并请能够识别用户的访问权限。
          广域网隔离:利用MPLS VPN保证接入用户能够正确访问相应的资源,以及业务数据交换的隔离。
          数据中心虚拟化:通过集中策略管理,保证数据中心、服务器能为相应的合法用户提供服务。

    2.1 计算虚拟化

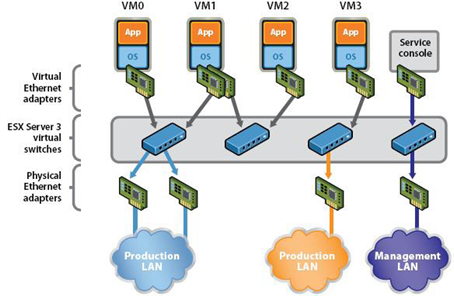

          计算虚拟化主要功能是“提高资源利用率”,在一台服务器中虚拟多台设备。这是“虚拟主机”类计算虚拟软机的主要应用场合。
          VMware通过为客户提供服务器整合和数量控制、业务连续性、测试/开发自动化、企业台式机管理等解决方案,从而实现降低成本、提高响应速度、实现零停机、灾难快速恢复等系列好处。通过虚拟架构整合服务器,可以控制x86服务器的蔓延,在一台服务器上运行多个操作系统和应用,并使新的硬件支持老的应用,数据中心撤退旧的硬件。VMware虚拟基础架构使企业能够通过提高效率、增加灵活性和加快响应速度而降低IT成本。管理一个虚拟基础架构使IT能够快速将资源和业务需要连结起来,并对其进行管理。


    2.2 存储虚拟化

          整体架构数据中心虚拟化解决方案利用存储虚拟化产品实现虚拟化数据管理引擎,通过整合异构存储环境,由统一界面进行集中存储管理,使得存储空间利用率最大化,同时整合应用服务器,跨越SAN的孤岛联接,或者进行数据迁移;同时,通过存储虚拟化将关联的存储设备整合起来,在此基础上,还可以提供与之相关的存储服务,如快照、镜像、复制等,满足用户复杂的存储服务需求


    2.3 数据虚拟化优势

          统一数据中心架构为 IT 服务的设计、操作及交付提供一个整体性方案。它可以让 IT 将孤立的现有技术集成起来,并且能够:
          更快地响应业务需求;
          降低成本支出和运营费用;
          简化 IT 操作;
          统一数据中心在企业或服务供应商环境中提供卓越的架构灵活性。此统一框架可以满足各种各样的数据中心目标,能够:
          整合和虚拟化;
          私有云计算;
          应用或基础设施即服务;
          大数据。

门禁方案
  • 一、系统概述

          门禁系统已成为发达国家和地区最主要的保安系统之一,和传统的保安设备不同式属非接触读卡方式,持卡人只要将卡在读卡器附近(5-15厘米)快速晃动一次,读卡器就能感应到有卡并将卡中的信息(卡号)发送到主机,主机进行检查卡合法性,然后决定是否进行开门动作。整个过程只要在有效的刷卡范围内均可实现门禁管理功能。读卡器安装门边墙内外,而不影响其工作。感应卡为只读属性、不易复制、安全可靠、寿命长(非接触读卡方式使卡,它变被动的监控和报警为主动的控制,起到更高的安全作用。因此,门禁系统在保安设备领域中独领风骚、据美国权威机构调查统计结果:美国门禁设备销售占整个公共安全行业市场销售额的57.8%,闭路电视监控及其它报警设备销售总额仅占39.2%,另外台湾安全器材市场年度调查报告中,门禁销售增长率为25%,高出其它保安设备增长率十几倍。

            安装门禁管理系统是对安全和效率的投资,我们推荐采用的门禁系统具有先进的功能,并结合中国的实际情况,具有很好的扩展性,安全性和实用性,能满足复杂的要求和适应未来的发展。
    该智能门禁系统由主机、读卡器和电锁组成(联网时外加电脑和通讯转换器),读卡方 的机械磨损减少到零)。并通过通信转接器(RS485)与电脑进行实时监控(可由电脑发指令开/关所有门,并可实时查看所有门的状态)、数据处理、查询、报表输出等。该系统适用于邮电通信、金融、公安、交通、化工等企事业单位,多年来一致受到用户的好评。

    一、可采用刷卡或刷卡加密码方式控制人员进出;
    二、整个系统联网实时监控和记录公司的门开关情况,可随时查阅公司门禁系统的历史记录;
    三、根据公司的实际情况将权限分为几级卡片,并且根据作息时间安排员工级和特殊级卡片只能在规定时限内进入某区域;
    四、系统在使用非法卡片、遭遇破坏等意外时报警;
    五、系统具有很好的扩充性,可与红外线探头、温感探头等设备连接;
    六、可通过软件遥控开/关某个或全部门;
    七、控制器和读卡器采用RS485通讯方式,方便集中管理;

    二、系统主要功能
    1) 刷卡记录:当人员进/出门时需持卡在读卡器前进行读卡,读卡器读取信息后,将信息传送到主机,主机首先判断该信息是否合法,如合法则发出开门指令(即向电锁发送一接通信号,使门打开;不合法则不发送开门指令并可发出警报)。同时主机会将刷卡信息、日期、时间等数据保存以供查询或直接传输到电脑进行处理。
    2) 控制中心:控制中心通过电脑可分部门建立员工资料库,定期或实时采集每个门的进出资料,同时按部门进行汇总、查询、分类及打印等。主机的各种参数均可由电脑进行设置,也可在各主机直接设定。
    3) 多级管理:本系统能很方便地实现多级管理功能,控制中心可通过电脑可设置每张卡(即每个人)的进出权限、时间范围、节假日限制等;如:高级管理者可随时进出任何一扇门、部门管理者可进出本部门所有门、而一般职员只能在上班时间内进出本部门的门,超出上班时间将无法进出,还可以结合密码输入来确认持卡者的合法性,然后决定是否开门,各种权限可由用户自由设置。
    4) 系统扩充:本系统最基本的配置是1个读卡器、1个控制器、1把电锁及1张卡片就可达到门禁管制目的,当用户需要扩充功能时,系统可按照所需功能增加相应的扩充模块来达到目的。如:1)每台主机可只连一个读卡器(单门),也可增加到八个(四门);2)通过加装MDDIDO模组可接收外界各种输入信号(如火警、煤气漏、非法进入等),然后进行相应的处理(接通报警、打开消防通道等)。

    四门控制器:
        一、硬件功能及参数:
        1、TCP/IP通讯、可双向控制双门、外接WG26读头四个(含中文显示读头)
        2、密码、卡、卡+密码、远程开门、定时开门、开门按扭等多种开门方式
        3、首卡开门、多卡认证、反潜回、时间组、消防报警、胁迫报警、倒班考勤
        4、电子地图、强制开门、自动采集数据
        5、PBC尺寸:160MM*106MM、机箱尺寸:270MM*320MM*64MM
        6、运行温度:-40度—75度、运行环境:10%—90%
        7、读卡器到控制器距离不超过100,建议80米以内
        8
    、控制器到控制器距离不超过1200米,建议800米以内
        9
    、最大支持理论串口256,即每个串口最多联网256台控制器,建议控制器80台以内
        10、电源功率:12V、5A,控制板功耗:〈0。5瓦。

    电插锁


    电插锁
    电插锁(请见右图)是一种电子控制锁具,通过电流的通断驱动“锁舌”的伸出或缩回以达到锁门或开门的功能。当然,关门开门功能的实现需要与“磁片”配合才能实现。
    通常电插锁由两个主要部分组成:锁体和锁孔。锁体中的关键部件为“锁舌”,与“锁孔”配合可实 现实现“关门”和“开门”两个状态。即锁舌插入锁孔实现关门,锁舌离开锁孔为开门。正因为锁舌的可伸缩功能,才被冠予“电插锁”的名称。也正是因为这个特 点,电插锁经常被用于各种平开门(双向开启)上。同时,其“暗藏式”安装的特点较适合于对锁体保密性要求较高的场所。
    现在的电插锁分为两种,通电开锁和断电开锁两种,即前者断电时的状态是锁舌在里面即开门状态,后者反之。不过一般情况下消防有要求用断电开门,以防止火灾发生时们可以自动打开!
    现在的锁有2芯(电源+和-)5芯(电源+和-以及门磁两种状态点和公共点)和8芯(电源+和-以及门磁两种状态点和公共点还有锁芯3个点)之分。
    表面区别锁的好坏时简单办法是看外观,另一个简单的方法是用手掂一掂重量,一般质量好的比较重。
    安装时,需将锁体(含锁舌部分)安装于脊梁中,再将锁片(含锁孔部分)安装于活动扇上项部。安 装时需要注意调整好锁舌与锁孔的对应位置,以及与地弹簧、地锁之间的对应位置。对有框玻璃门而言,使用锁片即可;但对无框玻璃门而言,必然使用小门夹“下 支架”充当锁孔的角色。



    电磁锁:

    门磁的功能和原理,门磁在门禁系统中的应用。

    门磁是用来检测门是否关闭的一个小型感应器,有很多电锁是带了门磁功能的,建议客户如果门禁系统中用到门磁,最好是采购带门磁功能(门状态反馈功能)的电锁。如果电锁没有带门磁功能,可以自行选购门磁,门磁大小比一元硬币略大,价格在几块钱左右。

    三、  硬件特点:

    (一) 控制器
    1)    质量:本产品采用SMD技术生产,具有CE及FCC APPROVED。
    2)    容量:可记录6000张卡片资料。
    3)    体积:长22cm、宽12cm、高2.4cm
    4)    外观:乳白色面盒、LED读卡指示灯。
    5)    控制门数ZMD-2管制二个门,ZMD-4管制四个门。
    6)    通讯方式:整个线路以RS485(1200米以内)协议传输信息,与电脑连接需配上通信转接器RS485-RS232(系统提供)。
    7)                信号输出/入点:
    ZMD-2:内含4个输入点、2 个输出点,可扩充4个输入和4个输出点。
    ZMD-4:内含4个输入点、4 个输出点,可扩充8个输入和8个输出点。
    8)    系统网络:
    每个网络可连接256台控制主机(管制1024个门),由一台电脑管理。
    9)    软件功能:管制每一张卡、每一个门、每个节假日、24小时分段时间控制。
    10)          工作环境:温度-2°C-55°C、功率/1-10W、电压/12VDC、电流/400mA。

    (二) 读卡器

    1)   体积:ZMD(长8cm、宽5cm、高1.5cm)。
    2)   外观:乳白色。
    3)   通讯方式:RS485(1200米以内)协议传输信息。
    4)    读卡方式:感应(非接触式读卡)。读卡距离为 5-20cm.
    5)            工作环境:温度-2°C-55°C、电压/5-12VDC、电流/100mA.

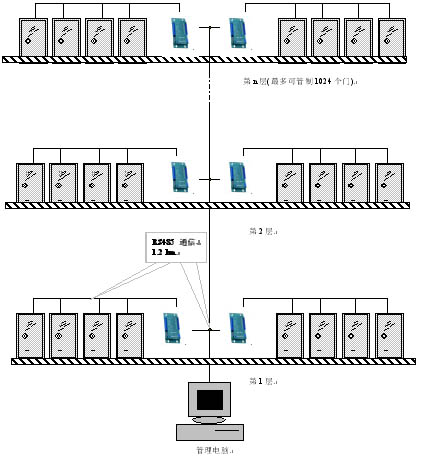

    系统结构图

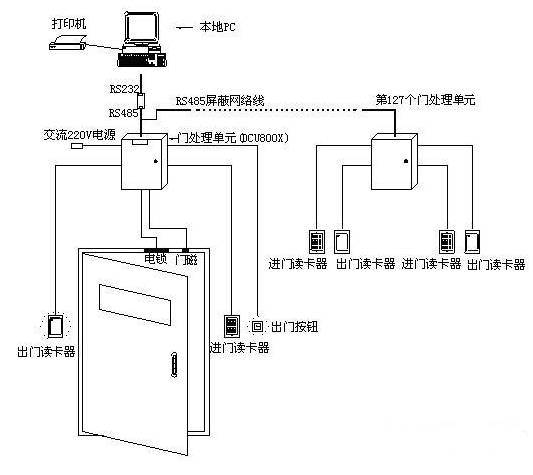

                       网络示意图

















































    五、施工:
    1)    环境:施工前必须先看好环境,确定系统每一条线路及每一设备安装位置,设计出完整工程图。
    2)   埋管/布线:先按工程图将每个门与控制器及控制器与控制器之间的管埋好,然后布线(操作过程中不可用力过大将线芯拉断,每条线作上标志,以备安装时辨别,并检测每条线的通讯状态)。
    3)   安装:每个工程人员必须先掌握整个工程过程(设备安装位置、接线方法等),熟知每个施工环节方可上岗操作,尽量减少工程的安装调试的复杂程度。



电视墙方案
  • 网络监控电视墙一般有两种显示方式,一种是把网络视频信号通过网络视频解码器或视频解码卡解码成模拟视频信号,再输送到模拟电视墙;另外一种是把网络视频信号直接通过PC计算机直接解码显示到显示器上,给PC计算机配置多路输出单显示卡或配置多显示卡可以增加显示器输出数量。上述两种方案一般都可以通过专用控制软件来对输出图像进行控制。
    本方案介绍的是以北京百科博公司的电视客户端软件和DVR或NVR软件为基础的以显示器为显示终端的网络监控电视墙解决方案。
    电视客户端是以PC计算机作为视频图像解码设备并以显示器作为视频图像显示终端设备来显示网络传输来的网络视频信号,支持多画面分割显示、单屏显示和画面轮循切换显示等多种显示模式。
    IDRS-PC Server、NVR客户端或IDRS-NVMS集中监控管理系统中的中心管理服务器、流媒体服务器和集中管理客户端都可以作为主控设备来控制电视客户端,一台主控设备可以同时控制多台电视客户端,但所有电视客户端的显示器总数不能超过24台(即一台主控设备最多能控制由24台显示器组建的显示器墙)。

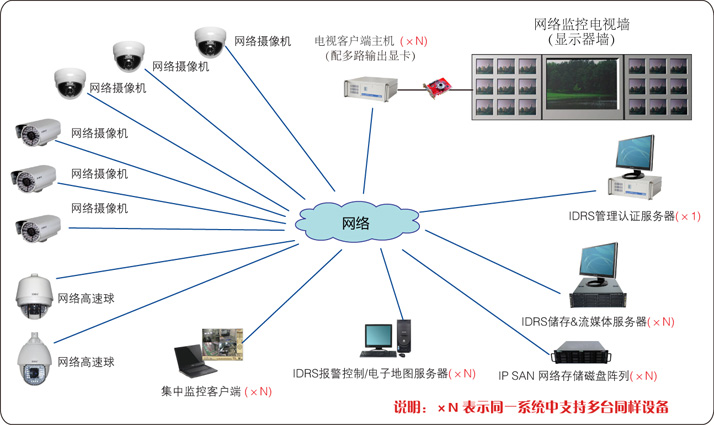

    1. 网络电视墙解决方案

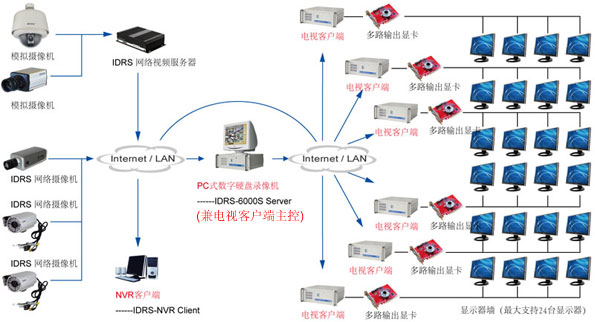

    1)以PC式数字硬盘录像机作为主控设备的网络电视墙应用原理图:

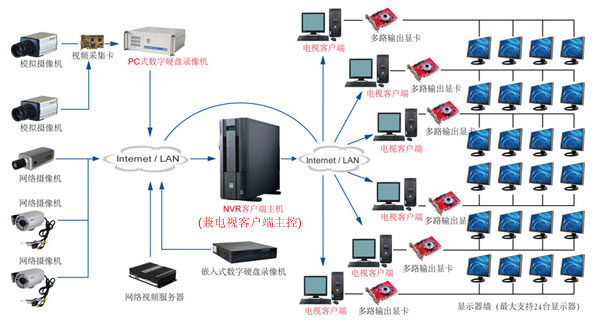

    2)以NVR客户端作为主控设备的网络电视墙典型应用原理图:

    3)以IDRS-NVMS网络视频集中管理系统作为主控设备的网络电视墙典型应用原理图:
    2. 操作和使用方法介绍
    1) 设置

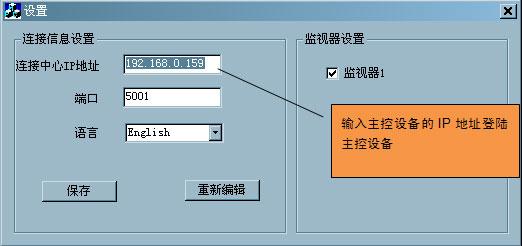

    第一步:启动电视客户端软件,并登陆主控设备的IP地址登陆。(多个电视客户端可以同时登陆同一个主控设备)

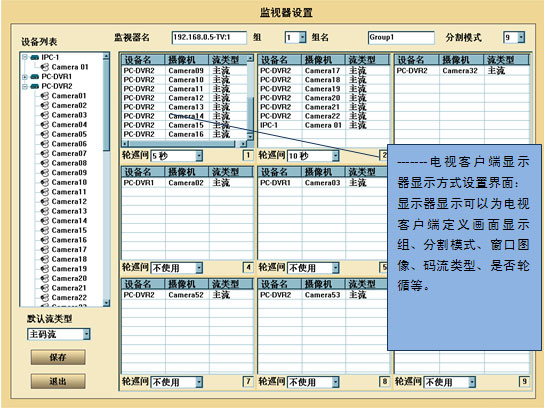

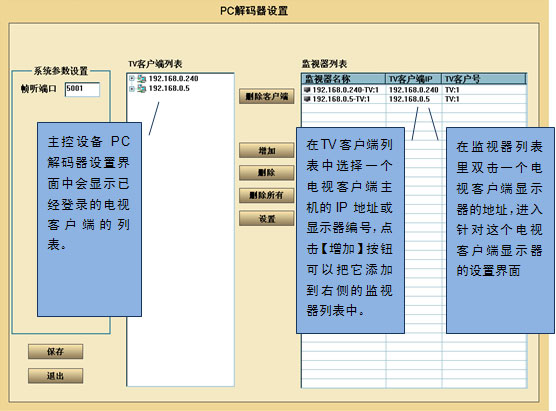

    第二步:进入主控设备软件中的PC解码器设置界面,对电视客户端进行配置。

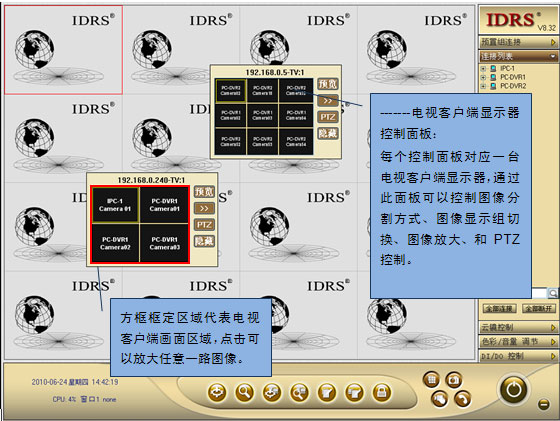

    2) 操作使用

    点击 按钮可以选择电视客户端显示器的画面分割模式

    点击 按钮可以切换电视客户端显示器的显示分组。

    点击 按钮可以控制选中窗口的PTZ。

企业监控方案
  • 一. 适用范围

    工厂网络监控/企业集团网络监控(总部/分部)/异地办公监控等

    二. 需求分析

    1. 财务室,重点办公区域监控

    财务室、重点办公区域通过网络摄像机、红外探头等,监视人员活动情况,防止非法闯入;重点部位安装网络摄像机,进行24小时不间断视频监控,可报警联动录像,有些部位可采用红外网络摄像机以及网络高速球摄像机;可实现集中管理、控制全部监控区域,并可实现无人值守存储工作,降低劳动强度以及降低投入成本;

    2. 仓库监控

    在仓库安装红外夜视网络摄像机,值班人员可以实时地掌握仓库内的情况,对防盗、防火等起到重要作用,提高了安全管理水平。

    3. 职工工作状态监控

    职工工作状态的好坏直接影响到生产质量。在大厅安装网络摄像机,能够对职工的状态进行考核和评定,观察职工在规定范围内的值守情况和生产情况。利用系统的录像功能,还可以将职工的工作状态保存下来,作为考核评定的依据。

    4. 大门、重要设备的监控

    为了确保工厂的安全生产,在大门口安装网络摄像机,可以记录每天的人员、车辆进出情况,对贵重设备的监控,更好地防止了盗窃的发生,实时的录像以备将来查询,为取证提供有力的证据。

    三. 方案设计

    • 利用企业单位内已经布好的宽带网络,把监控图像传输到企业单位监控中心;
    • 以最快捷、最合适的方法思路完成基于网络的视频监控系统;
    • 整个系统由前端网络摄像机、本地监控中心、网络客户端、中央服务器等组成。

    四. 系统组成

    1. 前端设备

    这里主要指安装在各个网点的网络摄像机,网络摄像机负责把模拟信号进行数字压缩,再转换成网络信号传输到局域网中。

    2. 网络监控中心

    网络监控中心设备由中心管理服务器,视频工作站,电子地图/报警主机,电视客户端和IP解析服务器组成。
    中心管理服务器由一台PC主机安装IDRS NVMS软件构成。它是整个分布式网络视频集中监控管理系统的核心,通过中心管理服务器可以对系统中网络摄像机、视频工作站、电子地图/报警主机等进行配置,包括IP地址的设置,用户权限的设置,解码器的设置,连接通道的设置,画面质量的调节,手动录像和自动录像的设置等。通过中心管理服务器可以随时根据需要添加,删除,修改前端主控设备的设置参数。
    视频工作站主要连接网络视频服务器和硬盘录像机等前端设备,视频工作站将网络视频服务器所传输的音视频信号和报警信号进行存储,并可根据需要对硬盘录像机的视频录像进行备分。同时,为用户提供所有远程视频图像的显示、录像和云台控制,也作为其他网络客户端的视频源, 负责音、视频图像转发。
    电子地图/报警主机是IDRS分布式网络视频集中监控管理系统中的重要组成部分,结合电子地图,能够准确的将监控点报警信息反映在地图上。
    电视客户端是以PC机作为视频图像解码设备并以显示器作为视频图像显示终端设备来显示网络传输来的网络视频信号,支持多画面分割显示、单屏显示和画面轮循切换显示等多种显示模式。
    IP解析服务器主要用于动态IP网络环境下的地址解析,对于ADSL等动态IP传输方式,可以通过系统自带的IP解析服务器软件来解决由于IP变更导致网络监控中断的问题。是否选用IP解析服务器主要取决于网络接入的方式,对于静态IP网络而言,不需要IP解析服务器。(本例中,根据用户选择网络接入方式决定是否选用IP解析服务器)

    3. 网络客户端

    主要是指系统中除了各级监控中心以外的,有网络远程监控需求但并不时刻在线,也不要求进行录像存储等较高监控功能的“个体型低级用户终端”。由于这些客户端相对比较零散随意,通常是个人型终端,监控要求也较低,一般只要求远程监看或控制功能。因此,为了和“监控中心”的终端用户有所区别,我们把这类用户统一纳入“网络客户端”之列。“网络客户端”也是由多媒体计算机和“客户端软件”构成,由于没有较多录像要求,往往可利用便携的笔记本电脑来进行随时随地的监控操作。

    五. 系统原理图
