AGV调度方案简介
发布日期:2017-10-17 17:58:17    来源:未知    作者:www.lhzsoft.com    浏览量:1896776


AGV调度方案简介

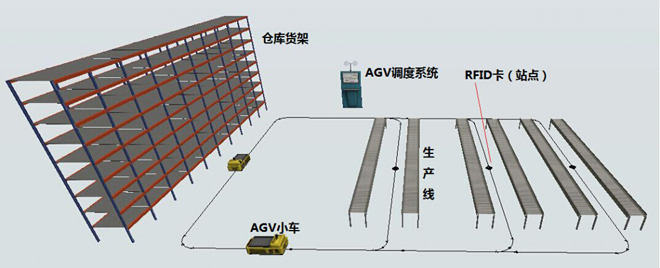

  • 领航者物流AGV调度系统由三大部分组成:物流上位调度系统、AGV地面控制系统及AGV车载控制系统。通过这三者之间相互协作控制AGV,以达成物流自动化的目的。。

详细说明
  • 物流AGV调度系统的控制过程就类似这样一家管理先进的出租车公司,物流上位调度系统、AGV地面控制系统和AGV车载控制系统分别相当于客户、客户中心和出租车司机,AGV地面控制系统和各台AGV之间通过无线通信来交换信息,调度AGV的作业,并为其选择路径(线),确保交通通畅。 AGV是以电池为动力的,当电量不足时,会向地面控制系统发出充电请求,在得到允许后,前往充电站自动充电,在充电期间,AGV地面控制系统不会向此AGV分配任何任务,就与出租车进了加油站不再载客一样。

地面控制系统
  • AGV地面控制系统(Stationary System)即AGV上位控制系统,是AGV系统的核心。其主要功能是对AGV系统(AGVS)中的多台AGV单机进行任务分配,车辆管理,交通管理,通讯管理等。
    任务管理:任务管理类似计算机操作系统的进程管理,它提供对AGV地面控制程序的解释执行环境;提供根据任务优先级和启动时间的调度运行;提供对任务的各种操作如启动、停止、取消等。
    车辆管理:车辆管理是AGV管理的核心模块,它根据物料搬运任务的请求,分配调度AGV执行任务,根据AGV行走时间最短原则,计算AGV的最短行走路径,并控制指挥AGV的行走过程,及时下达装卸货和充电命令。
    交通管理:根据AGV的物理尺寸大小、运行状态和路径状况,提供AGV互相自动避让的措施,同时避免车辆互相等待的死锁方法和出现死锁的解除方法;AGV的交通管理主要有行走段分配和死锁报告功能。
    通讯管理:通信管理提供AGV地面控制系统与AGV单机、地面监控系统、地面IO设备、车辆仿真系统及上位计算机的通信功能。和AGV间的通信使用无线电通信方式,需要建立一个无线网络,AGV只和地面系统进行双向通信,AGV间不进行通信,地面控制系统采用轮询方式和多台AGV通信;与地面监控系统、车辆仿真系统、上位计算机的通信使用TCP/IP通信。
    车辆驱动:小车驱动负责AGV状态的采集,并向交通管理发出行走段的允许请求,同时把确认段下发AGV。

车载控制系统
  • AGV车载控制系统(Onboard System),即AGV单机控制系统,在收到上位系统的指令后,负责AGV单机的导航,导引,路径选择,车辆驱动,装卸操作等功能。
    导航(Navigation):AGV单机通过自身装备的导航器件测量并计算出所在全局坐标中的位置和航向。
    导引(Guidance):AGV单机根据现在的位置、航向及预先设定的理论轨迹来计算下个周期的速度值和转向角度值即,AGV运动的命令值。
    路径选择(Searching):AGV单机根据上位系统的指令,通过计算,预先选择即将运行的路径,并将结果报送上位控制系统,能否运行由上位系统根据其它AGV所在的位置统一调配。AGV单机行走的路径是根据实际工作条件设计的,它有若干“段”(Segment)组成。每一“段”都指明了该段的起始点、终止点,以及AGV在该段的行驶速度和转向等信息。
    车辆驱动(Driving):AGV单机根据导引(Guidance)的计算结果和路径选择信息,通过伺服器件控制车辆运行。
